基站人員定位管理系統

使用說明

目  錄

一、登錄操作

二、基本界面介紹

三、功能介紹

1、進入室內地圖

2、樓層配置

3、設置基站位置

4、查看基站信息

5、人員定位

6、查看人員信息

7、基站人數統計

8、軌跡報表

9、軌跡時長統計

10、軌跡回放

11、管理功能

12、 報警功能

13、 考勤功能

14、退出系統

一、登錄操作

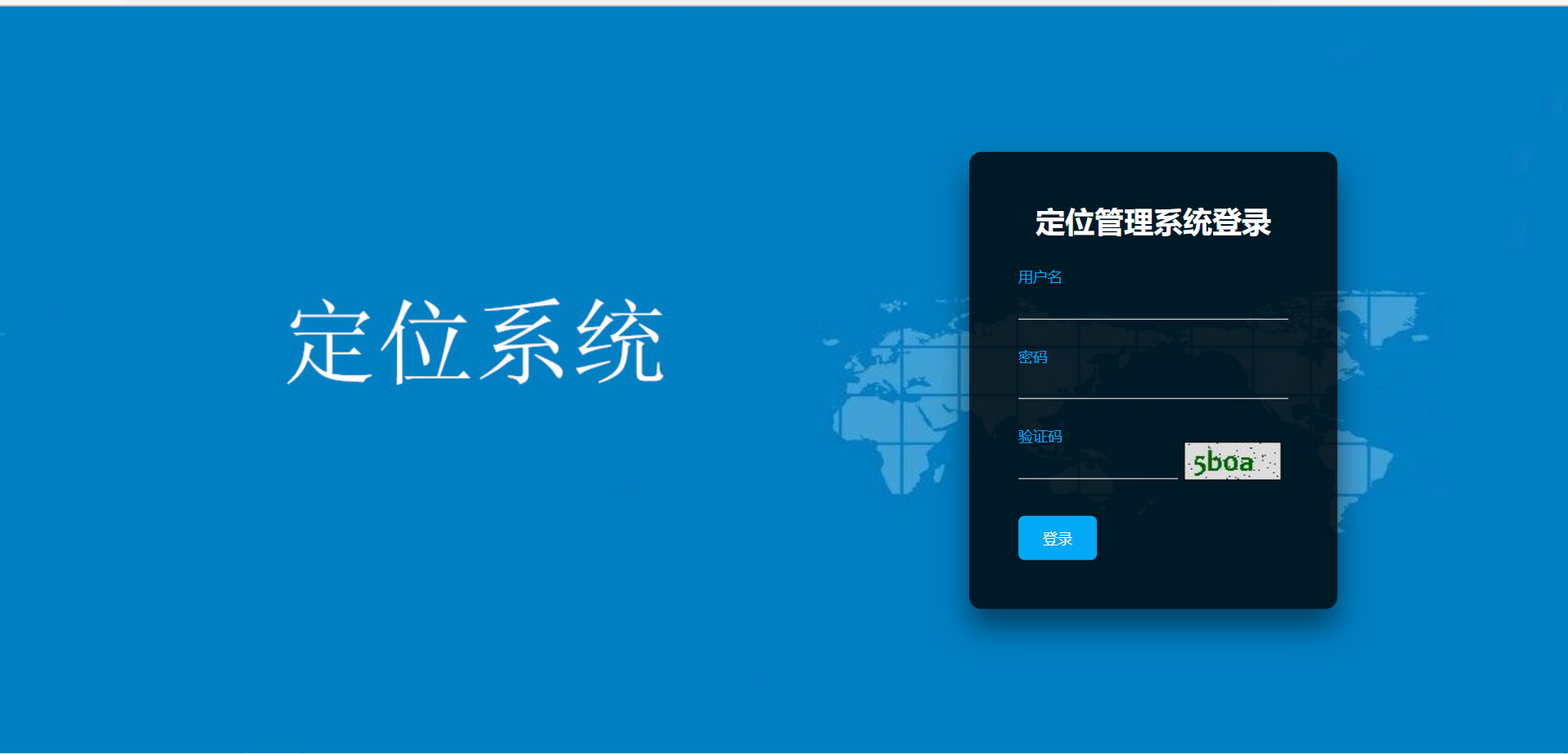

1、在瀏覽器地址欄中輸入：http://xx.xx.xx.xx:8080/gserverbaseblue/

登錄到以下界面

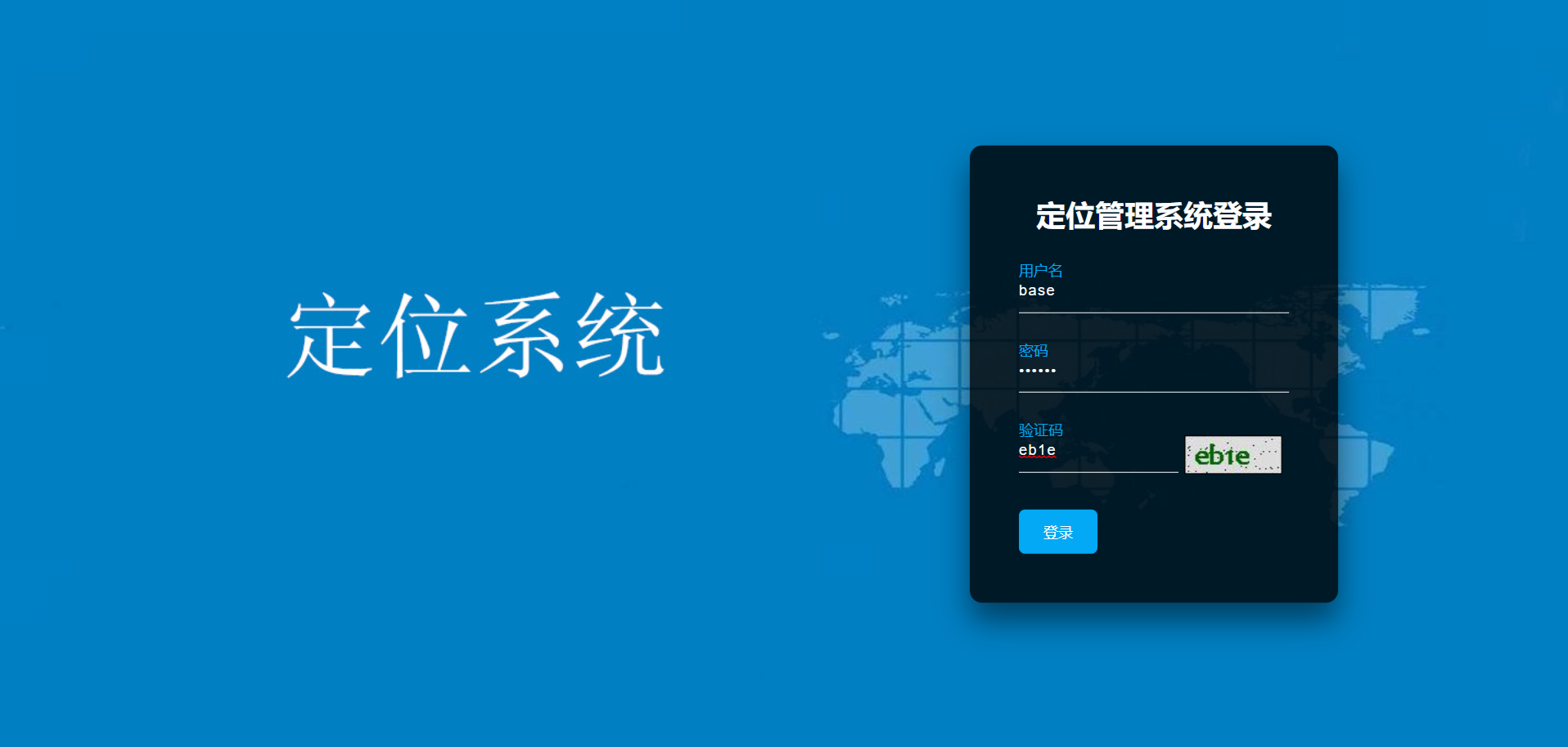

2、輸入用戶名、密碼、驗證碼，點擊“登錄”

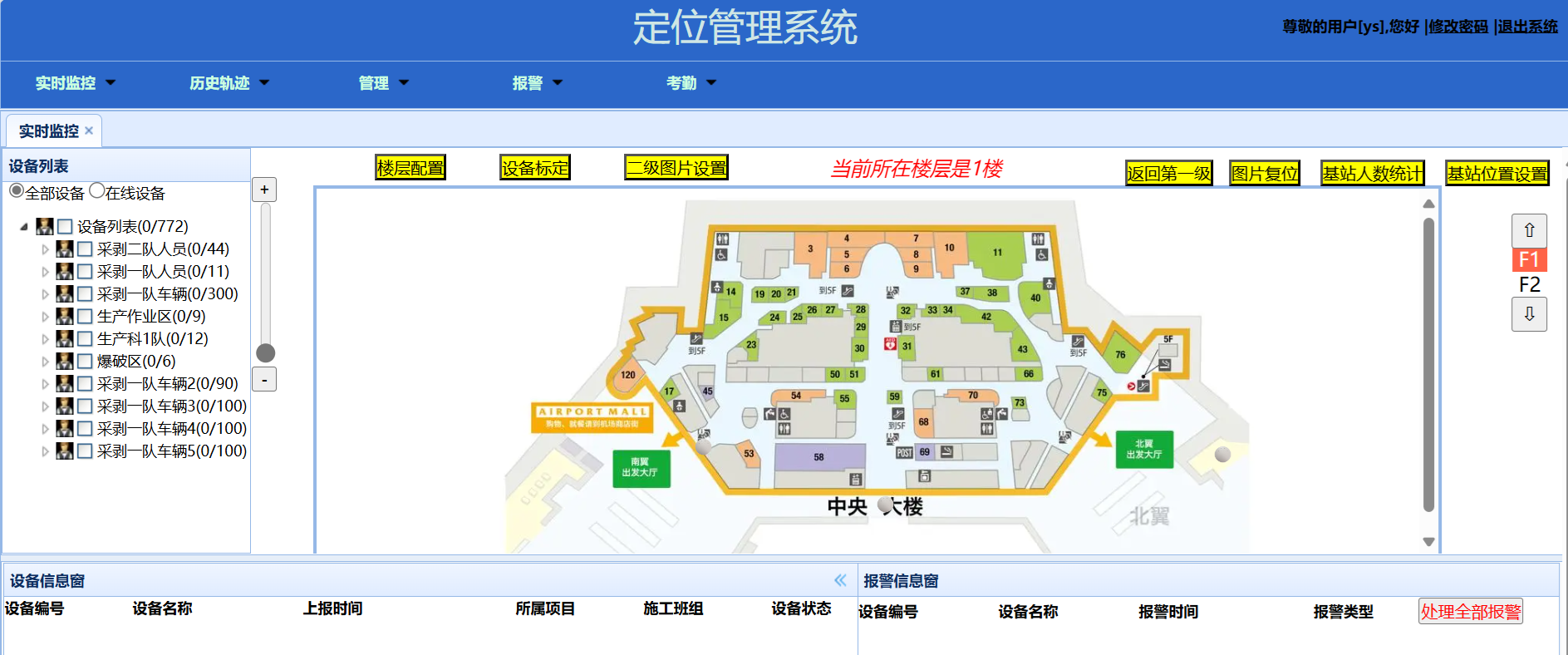

二、基本界面介紹

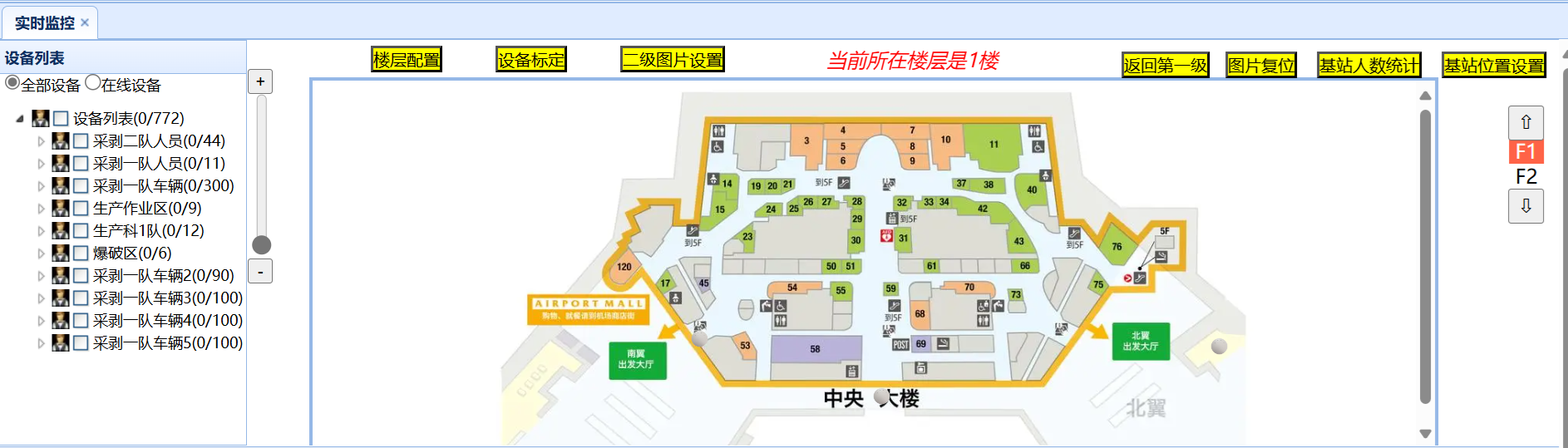

包括了實時監控、歷史軌跡、管理、報警四大類功能。

三、功能介紹

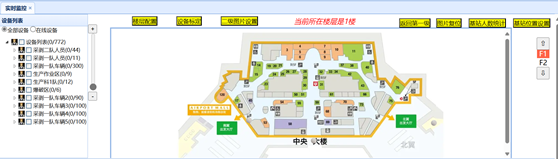

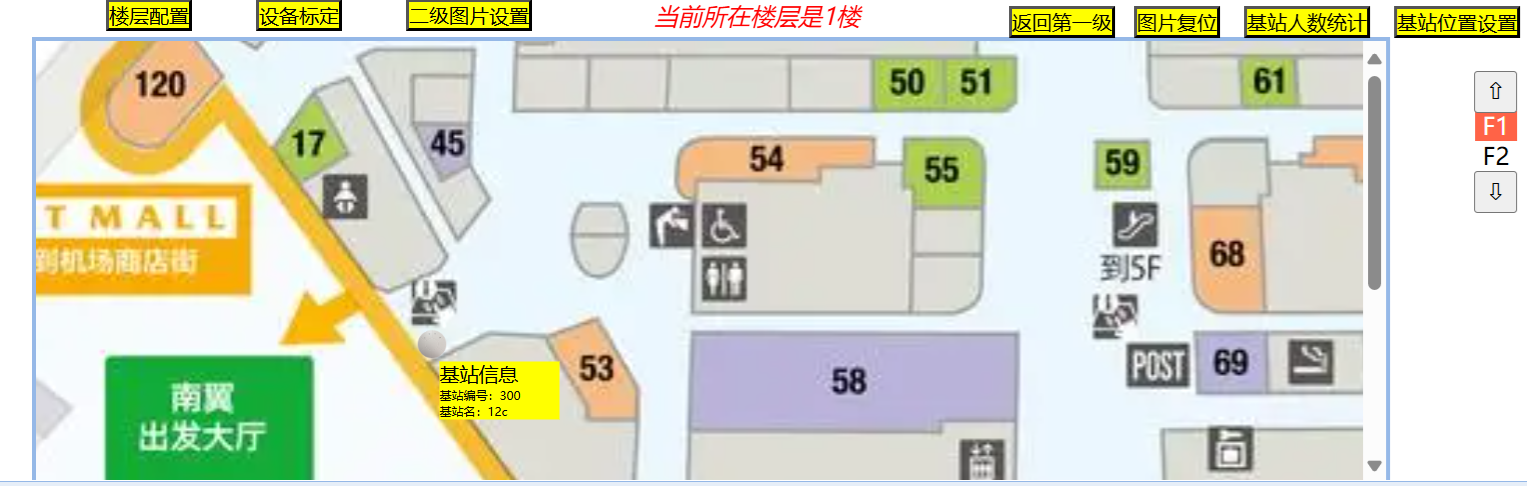

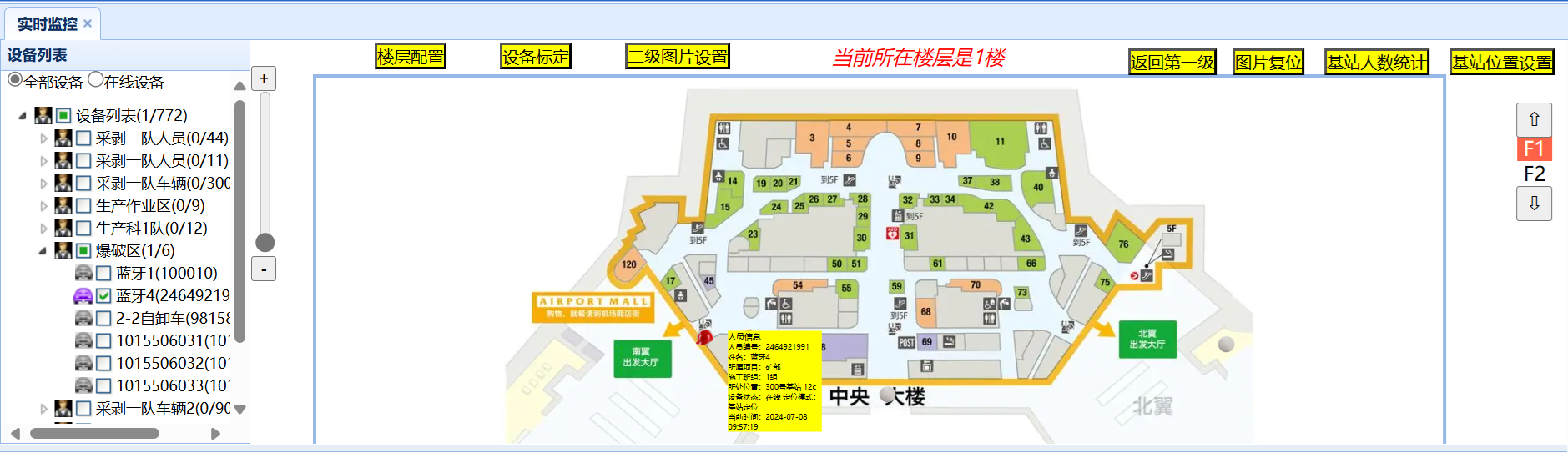

1、進入室內地圖

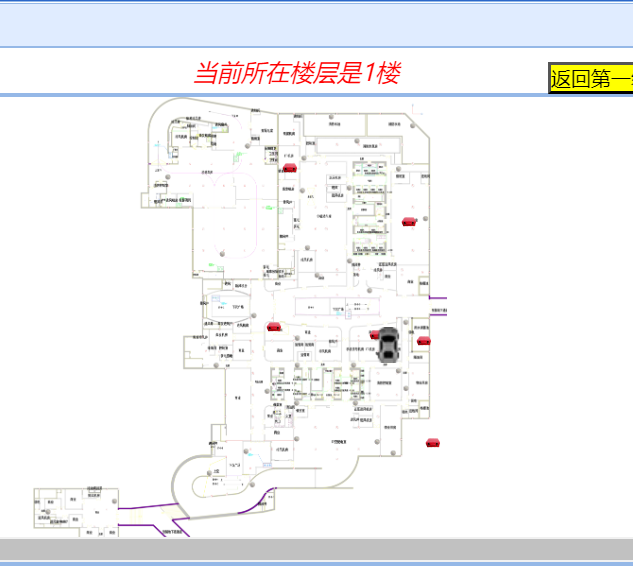

登錄進入系統,進入室內地圖。

2、樓層配置

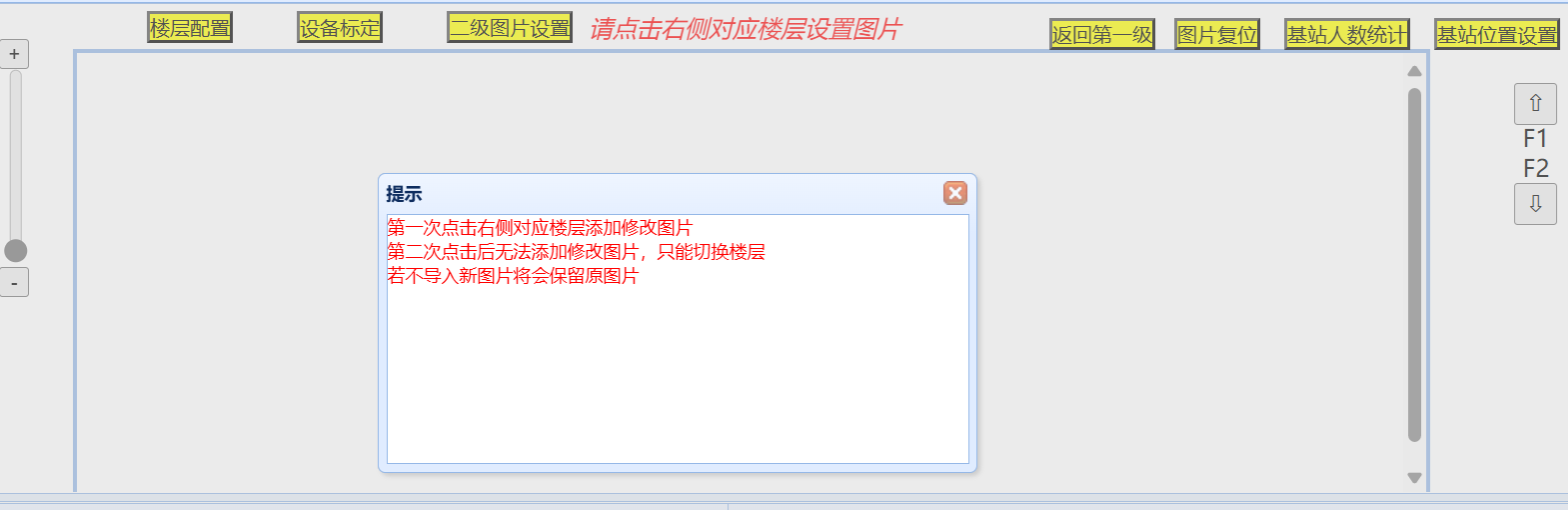

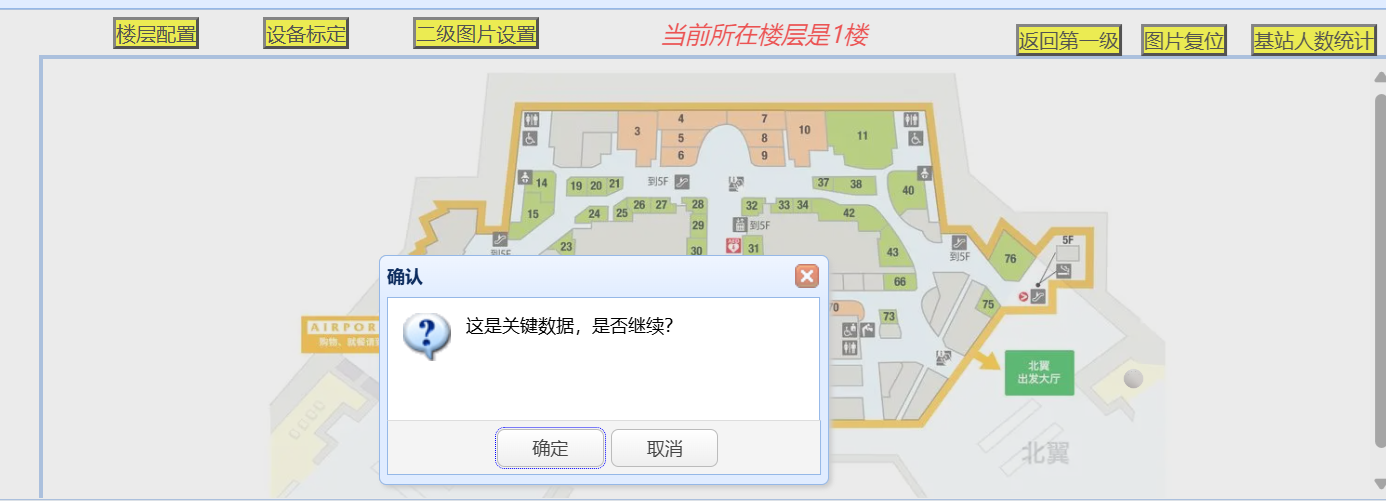

點擊樓層配置按鈕，確定后繼續

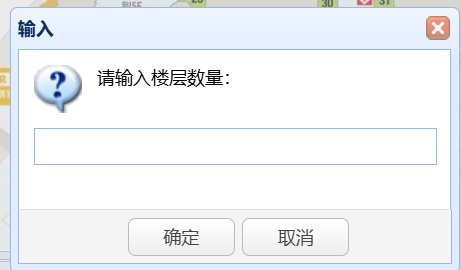

輸入樓層數量

關閉提示框

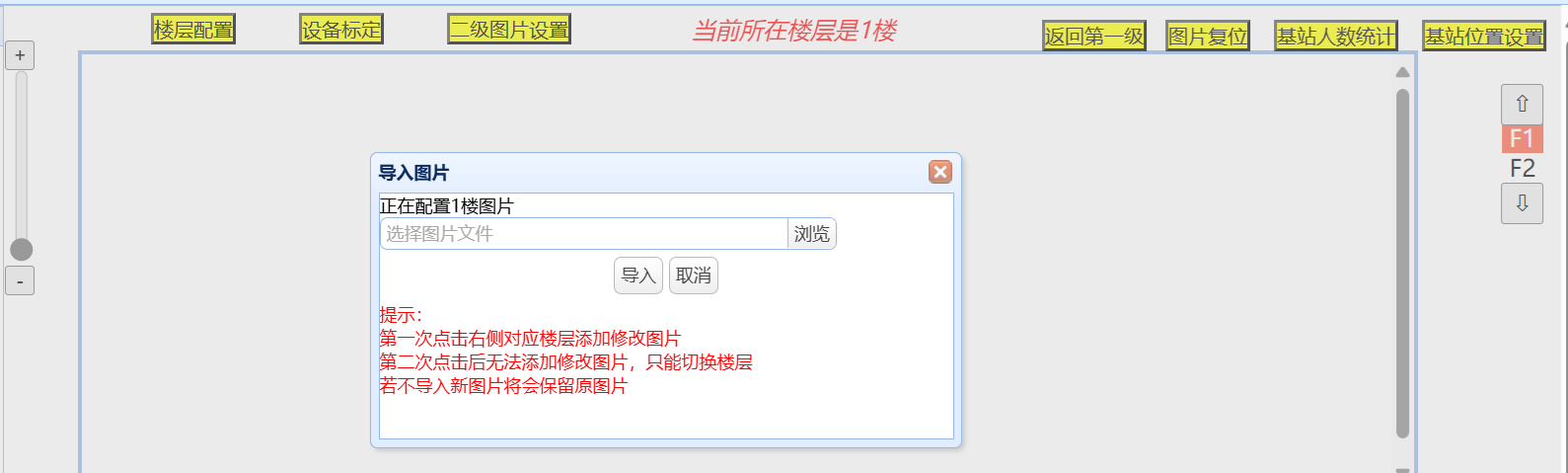

點擊右側樓層按鈕，導入對應圖片即可

導入成功后若無圖片或圖片無變化需要清除瀏覽器緩存后刷新

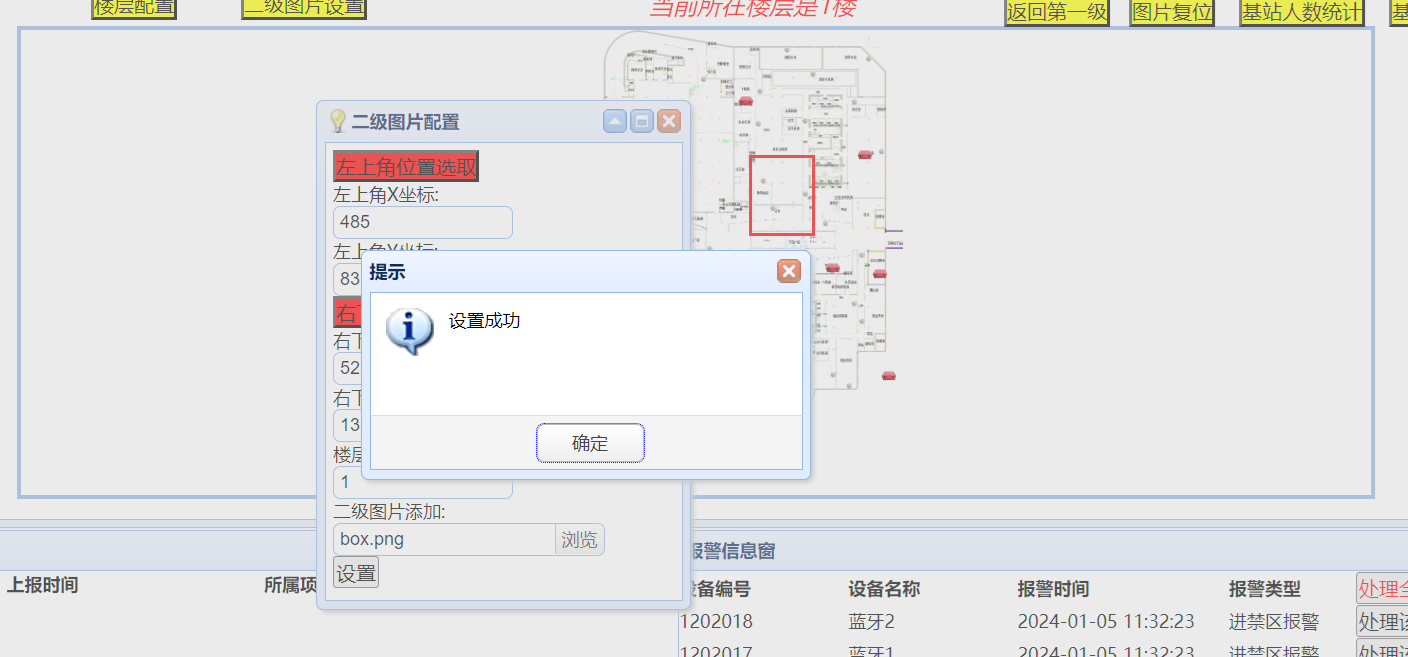

二級圖片配置和二級圖片刪除功能

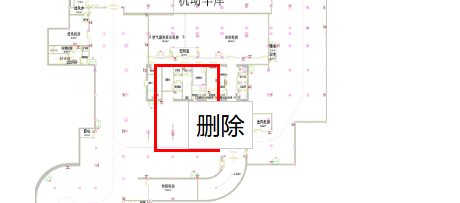

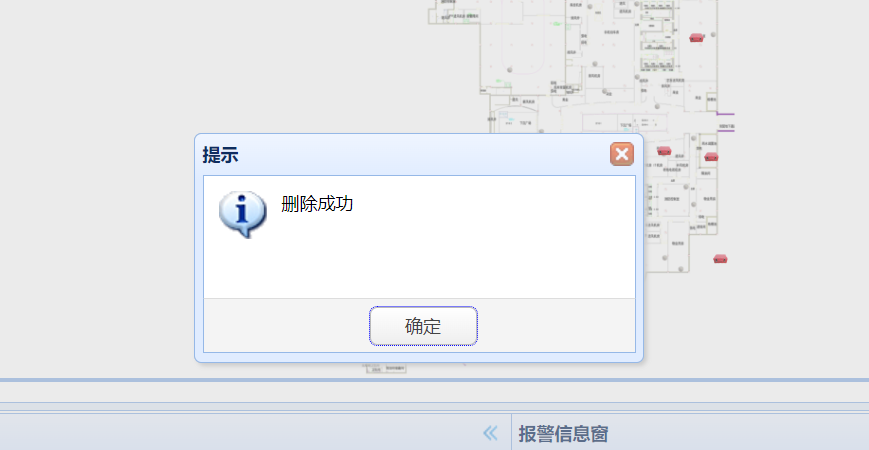

右鍵二級地圖，點擊刪除

3、設置基站位置

點擊 基站位置設置，進入基站位置設置頁面。

填寫對應數據，點擊位置選取按鈕后，直接在地圖基站的位置點擊一下，即可自動獲取x、y坐標與樓層數據

選擇基站方向，該設置決定了設備在地圖上出現的位置

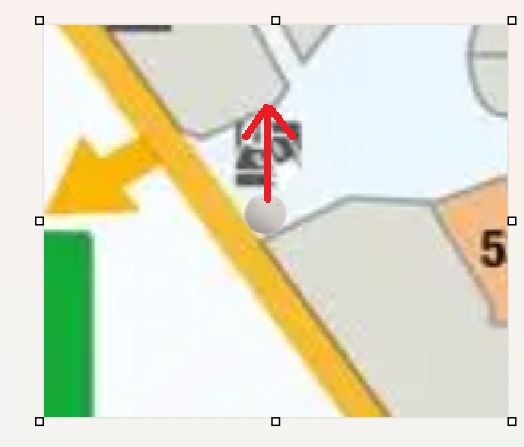

如：

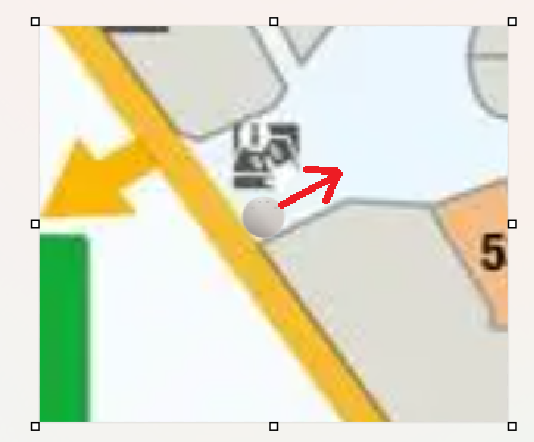

北方

東北

若是無方向將以基站為圓心進行打點

點擊設置，地圖上就會出現設置好的基站。

4、查看基站信息

點擊基站圖標，查看基站信息

5、人員定位

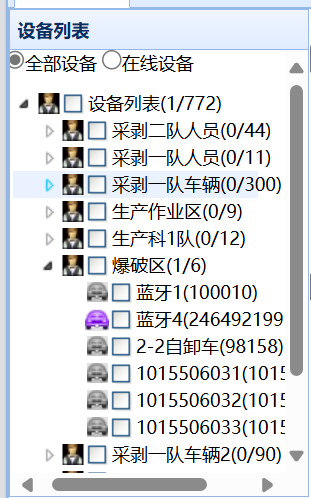

展開左側列表

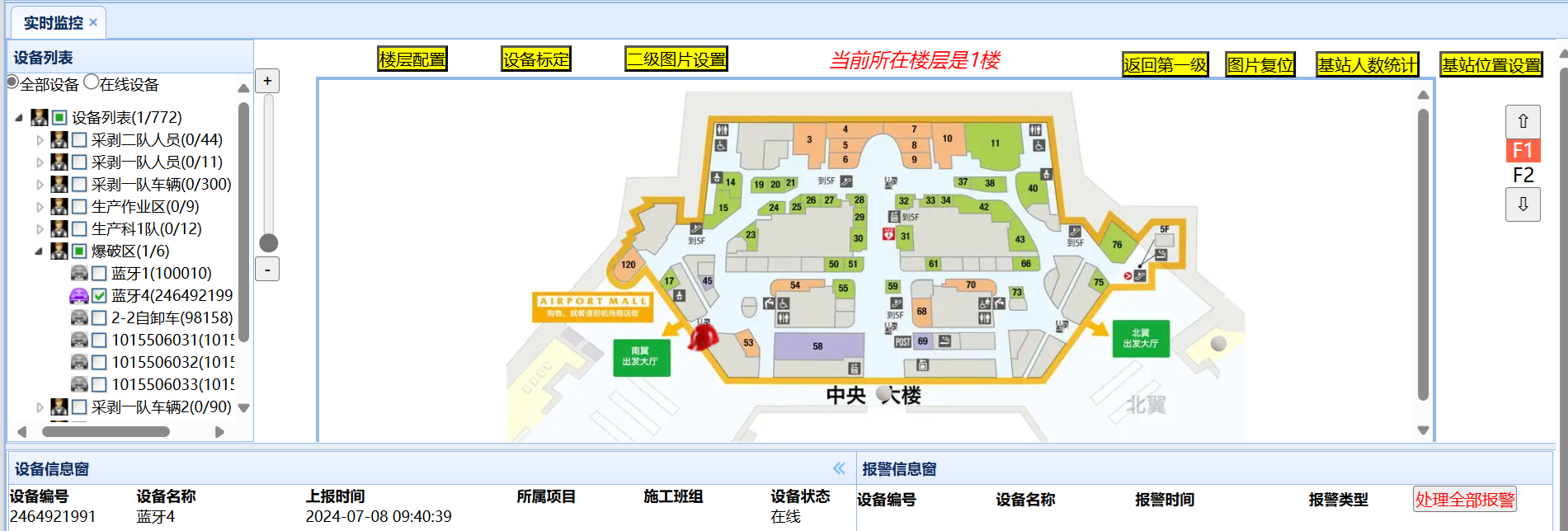

勾選需要監控的人員，查看該人員位置

6、查看人員信息

點擊人員圖標，查看人員信息。

7、基站人數統計

點擊 基站人數統計，進入基站人數統計頁面

選擇需要統計人數的班組及基站，點擊查詢

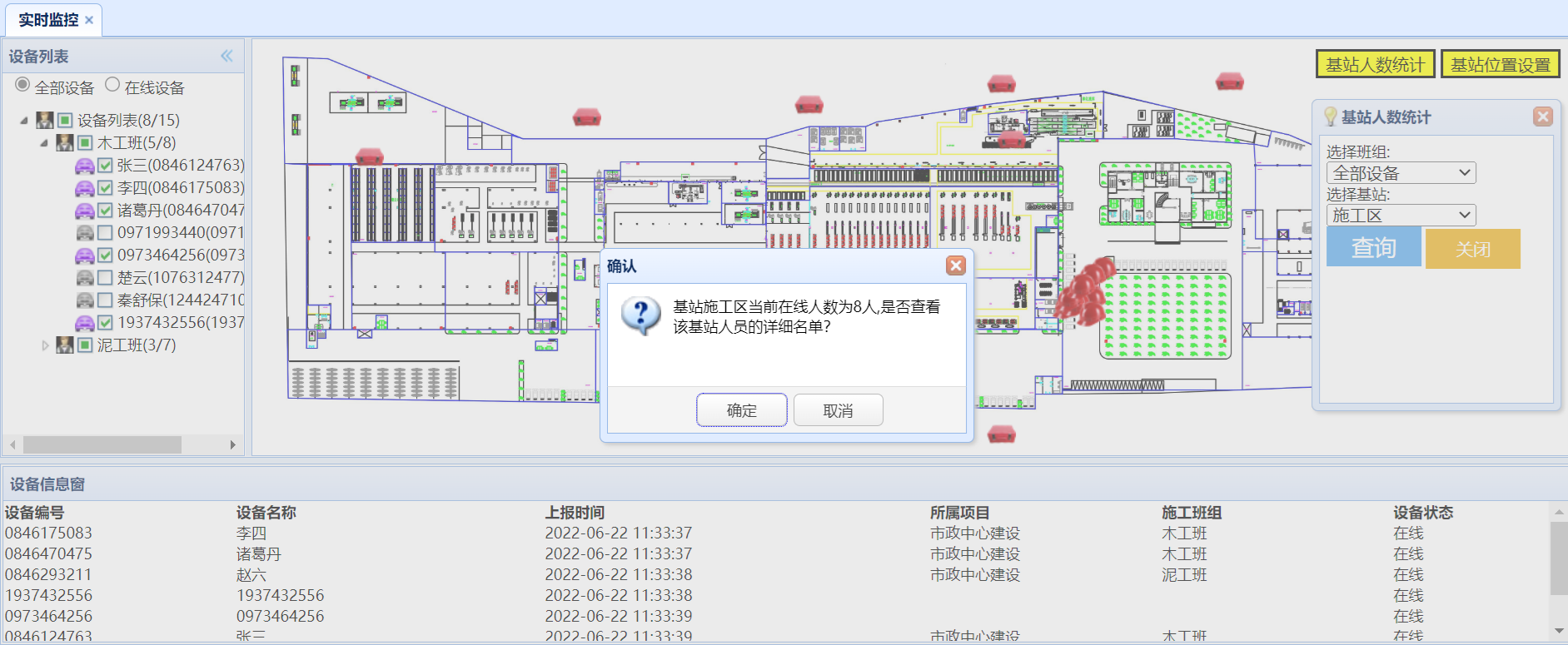

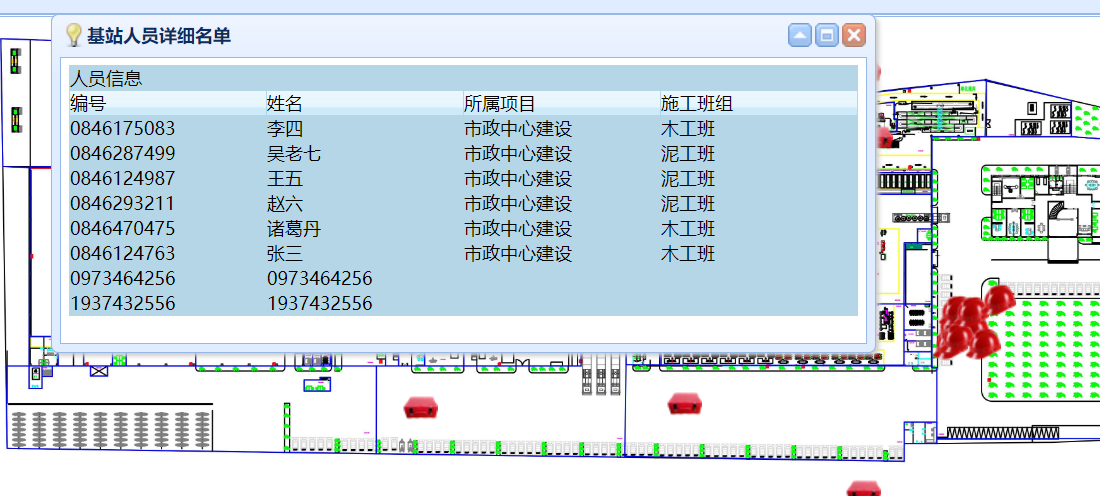

查看當前在該基站的人員詳細名單

8、軌跡報表

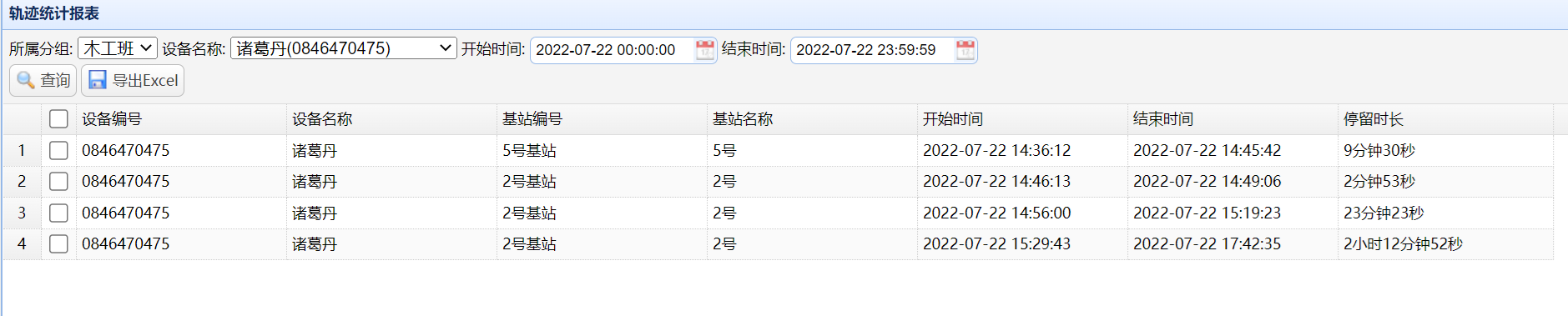

點擊平臺歷史軌跡—軌跡報表，進入基站軌跡統計報表界面。

選擇班組、設備、查詢時間，點擊查詢，即可查出某一天不同時間段所在基站及其停留時間

9、軌跡時長統計

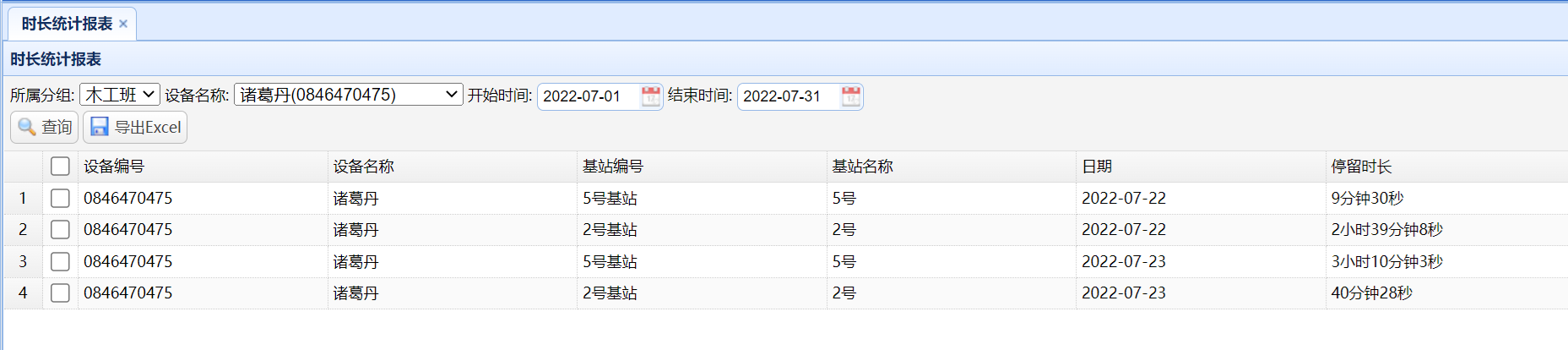

點擊平臺歷史軌跡—軌跡時長統計，進入基站時長統計報表界面。

選擇班組、設備、查詢時間，點擊查詢，即可查詢出每天在不同基站停留的總時長

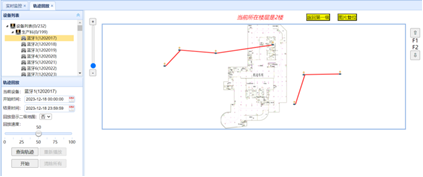

10、軌跡回放

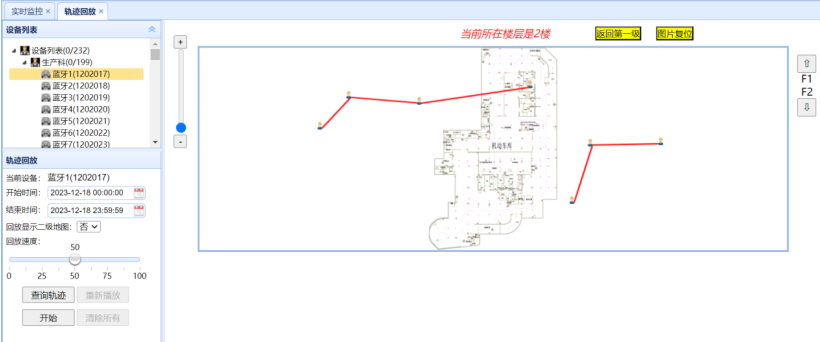

點擊平臺歷史軌跡—軌跡回放，進入基站軌跡回放界面。

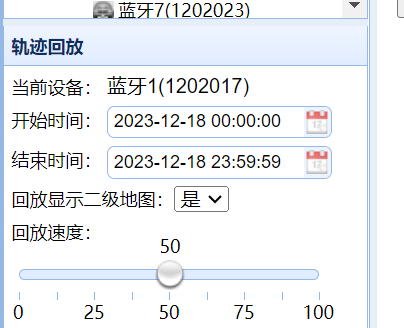

選擇設備、查詢時間，點擊查詢

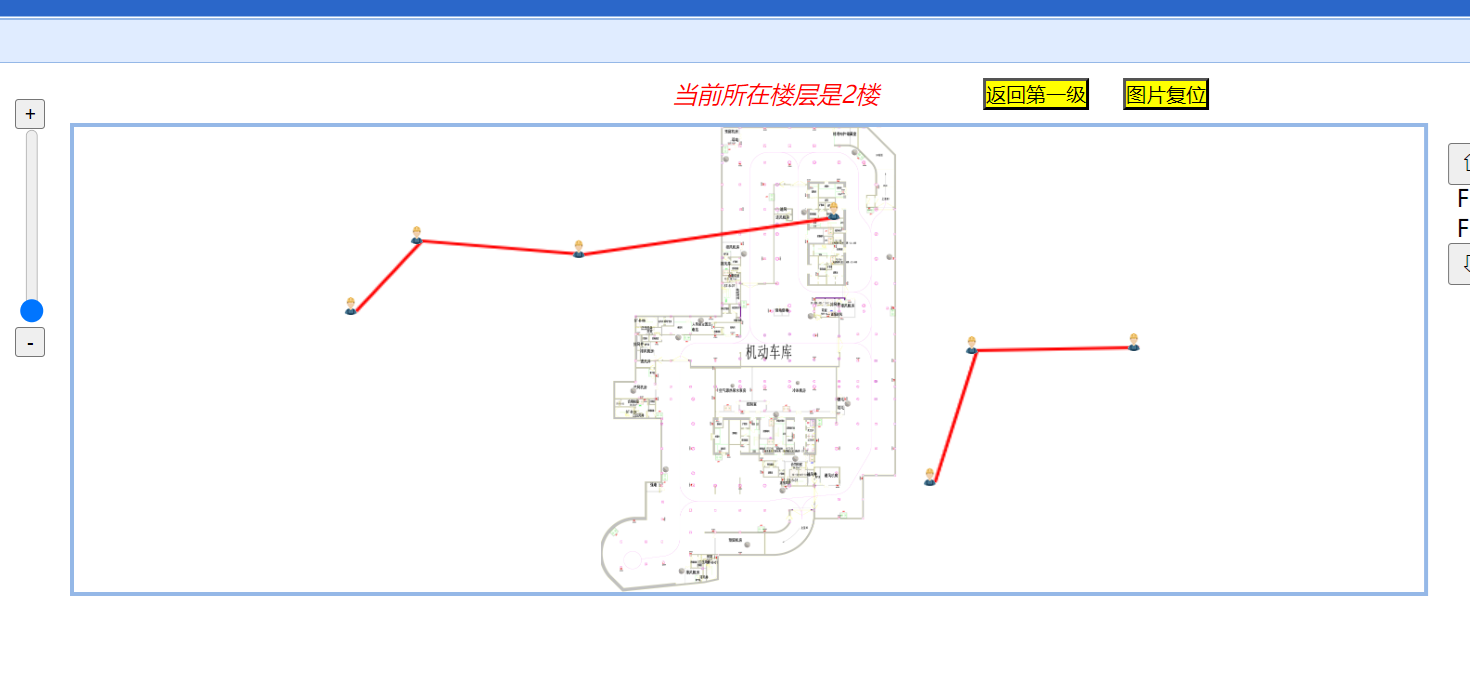

顯示圖片會根據第一個點的位置，如第一個點在2樓，那么查詢后背景會默認顯示2樓

回放功能會在點位間進行跳動，有樓層改變會自動進行切換

如果設置了回放顯示二級地圖，在回放的時候，會打開二級地圖，如果不設置，則不顯示。

11、管理功能

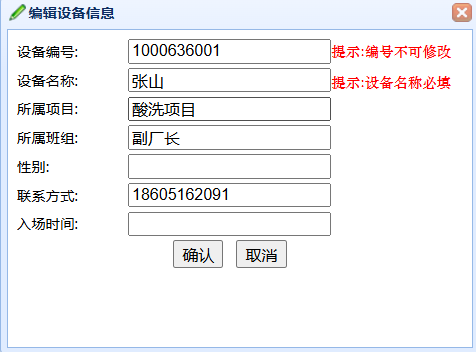

在人員管理處可以修改人員信息，只需勾選相應人員，然后點擊編輯按鈕即可

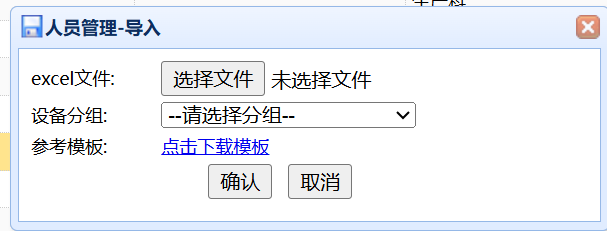

導出excel按鈕可以將人員信息導出為excel表，信息導入可以添加人員，需要選擇分組，然后按照模板方式導入人員

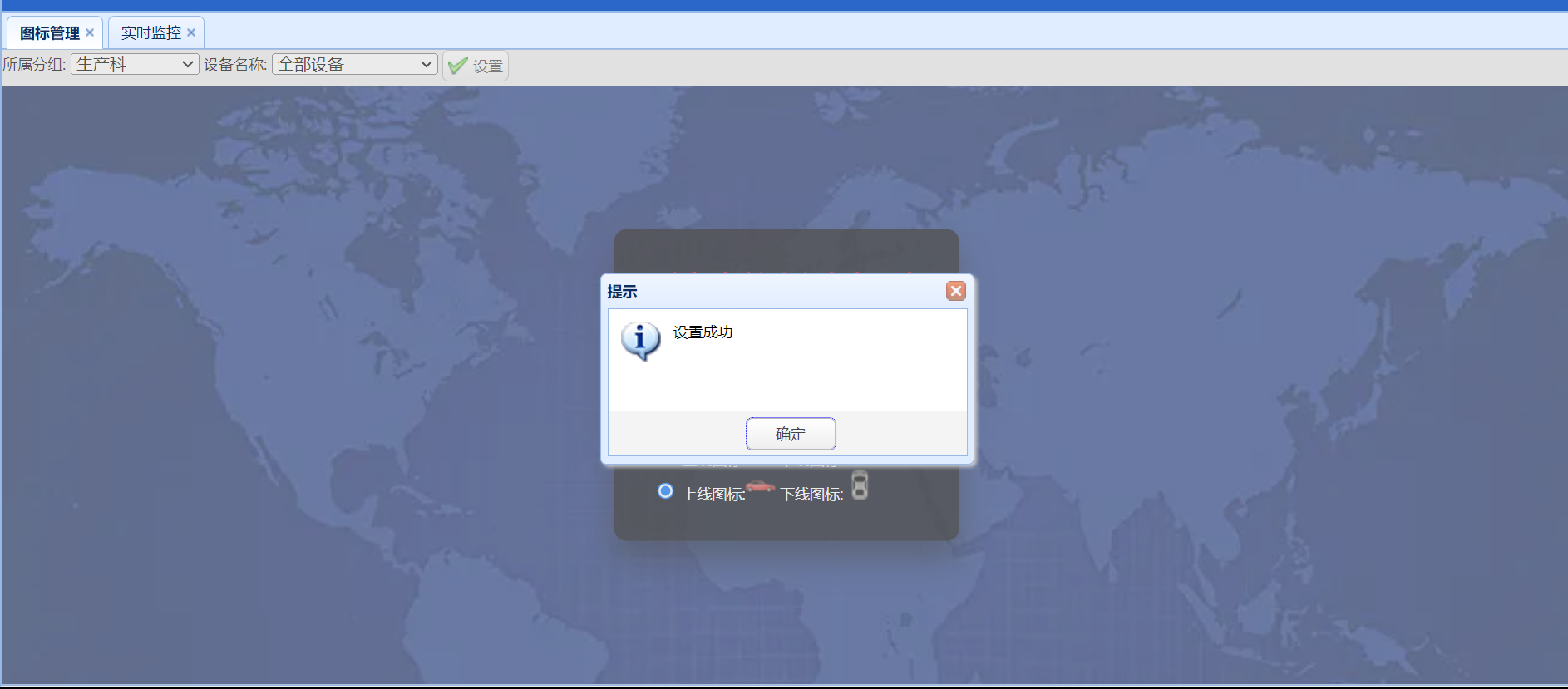

在圖標管理中修改對應設備的圖標，實時監控設備圖標也會改變

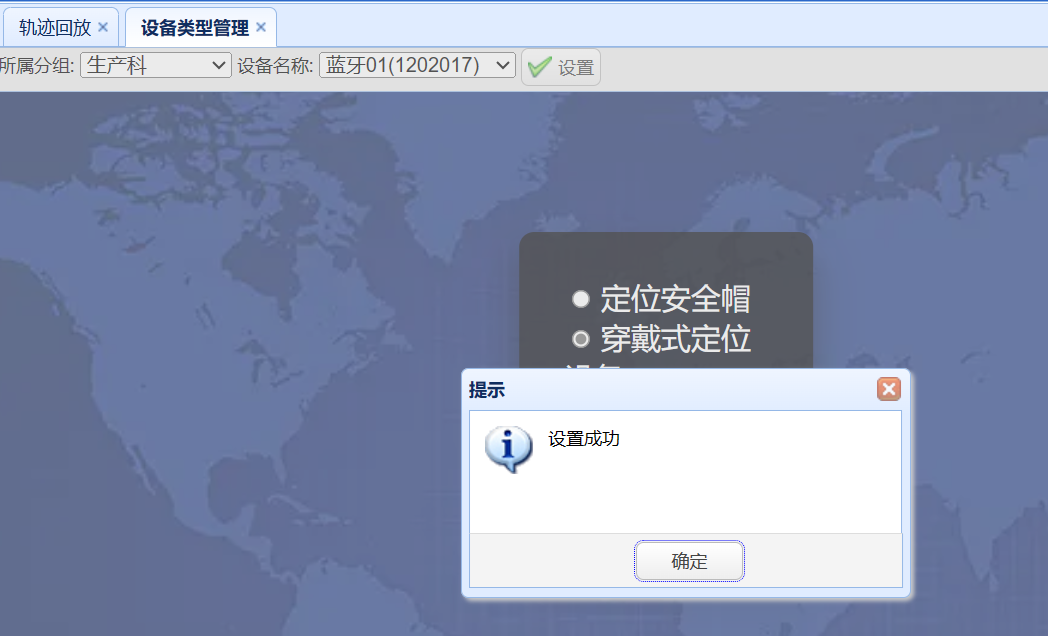

可在設備類型管理 中設置設備類型

12、報警功能

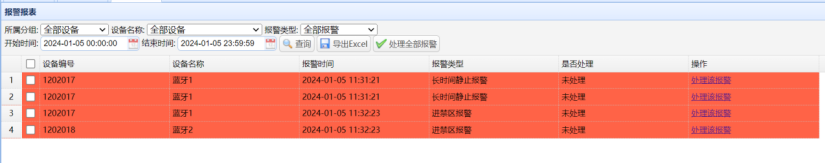

在報警報表里可以查詢設備報警信息，還可以在報警類型里查詢特定報警的信息

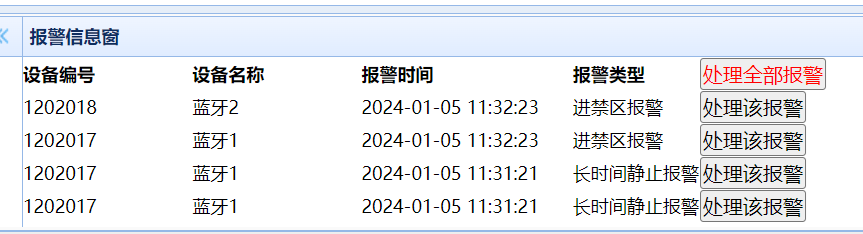

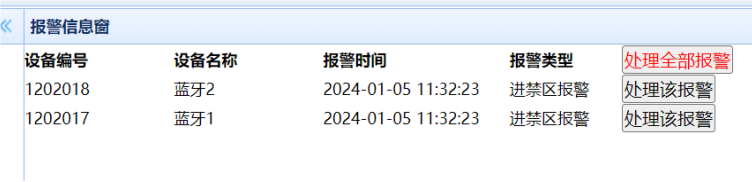

報警會在實時監控的報警信息窗顯示

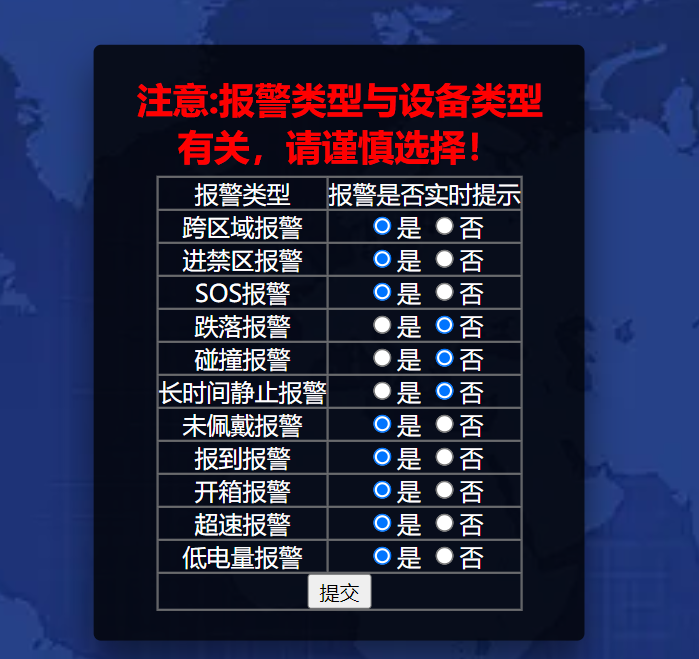

而頁面就是設置哪些報警需要在報警信息窗口顯示

配置成功后不顯示長時間靜止報警

13、考勤功能

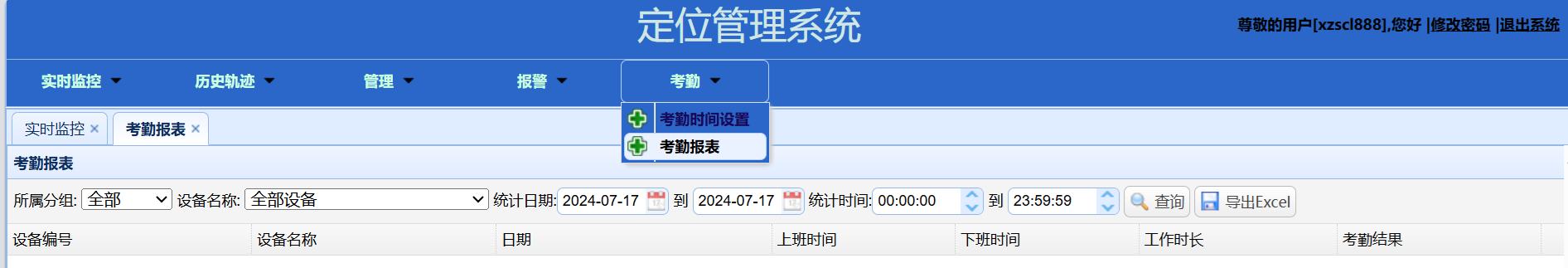

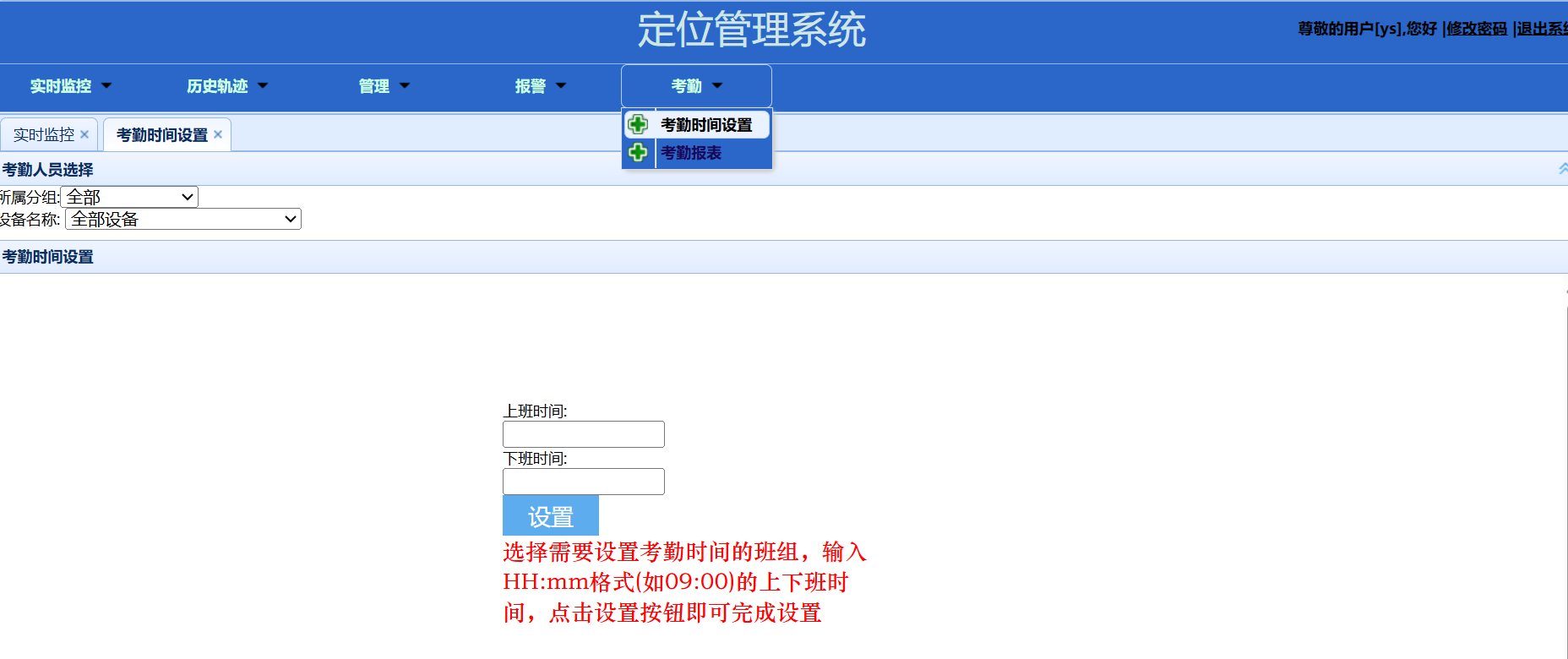

在上方列表中點擊【考勤】，選擇【考勤時間設置】。即可給需要進行考勤管理的設備設置具體的上班時間與下班時間。

設置完上班時間與下班時間后，平臺內會根據設置的時間自動記錄工作人員的考勤情況。

想要查詢某個班組或者某個員工的考勤記錄，需要點擊上方列表的【考勤】，選擇【考勤報表】。選中需要查詢的設備、設定統計日期和統計時間段，然后選擇考勤方式：進出區域方式、報到報警方式進行考勤查詢。

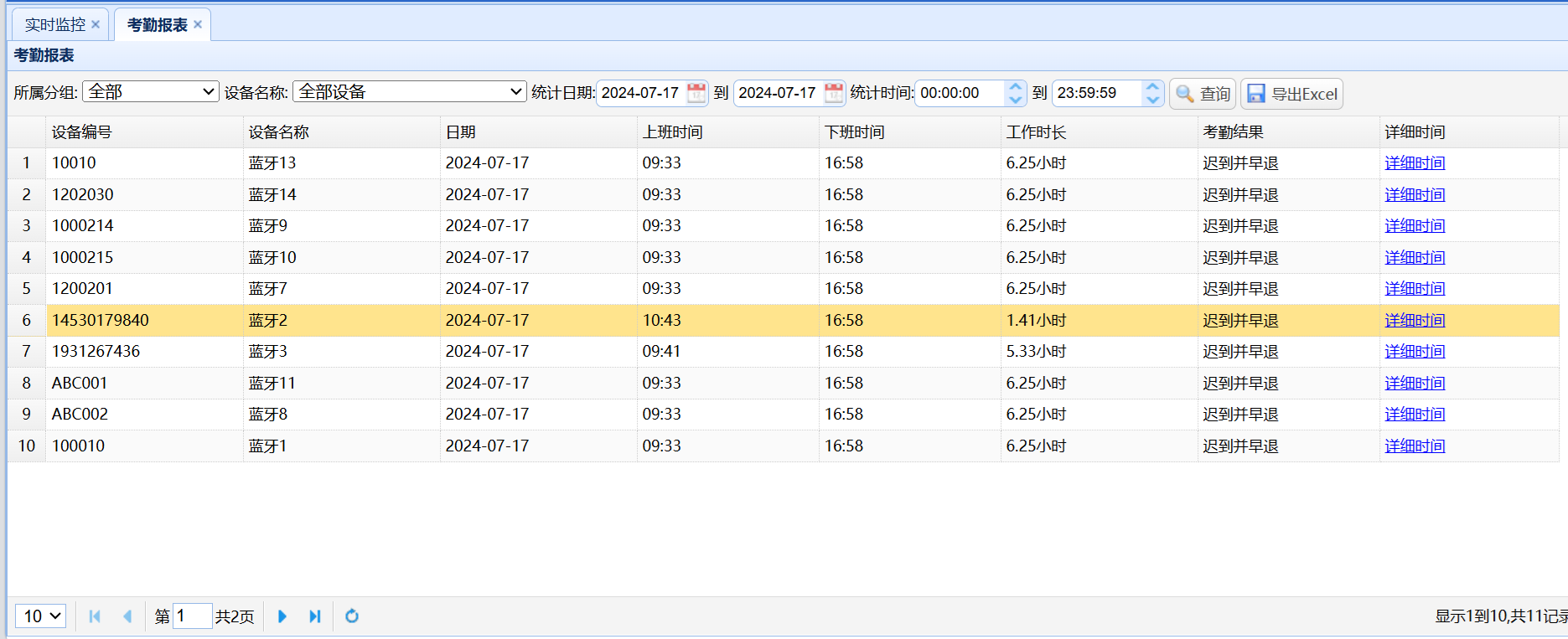

點擊查詢即可查看報表

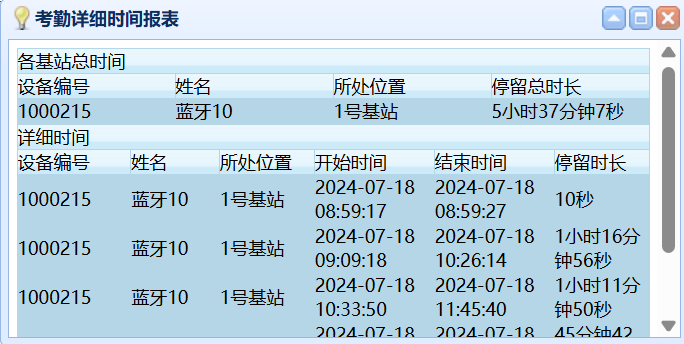

點擊詳細時間能夠查詢某一天在不同基站的時間段

考勤結果就是根據用戶設置的上下班時間進行判斷

如需下載該考勤報表，只需要點擊【導出Excel】即可下載。

14、退出系統

點擊平臺，可以退回到登錄界面
